A savoir avant d'acheter une sonde CAN CLIP

[pascal2960]

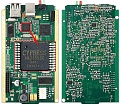

Bonjour à tous un conseil avant d'acheter une sonde Can Clip, il est préférable de choisir une sonde avec CYPRESS AN2135/36QC et relais NEC, avec une petite modification en y ajoutant un petit radiateur 9mm X 9mm X 5mm en le collant sur le CYPRESS avec de la pâte thermique adhésive et vous aurez une sonde qui ne ce déconnectera pas. voir photos.



I vous avez acheté une sonde Can Clip avec CYPRESS AN2131QC vous avez une modification à faire assez délicate sur le CYPRESS voir photo et savoir que malgré tout attention :
Lorsque vous connectez cette sonde Can Clip à la voiture, assurez-vous que la voiture a une tension au dessus de 13V à 12V40 !!! sinon déconnexion assurée moi avec ce type de sonde je branche un petit Chargeur.

[xlv600]

mon grain de sel

Merci pour ces solutions qui sentent le vécu.

D'après la datasheet du EZ-USB qui traite du boitier 80pin AN2131QC, le pont de soudure entre les broches 23 et 24 consisterait à forcer l'entrée EA (External Access) à Gnd ce qui positionne la RAM à l'intérieur du Cypress et non à l'extérieur (d'ailleurs la datasheet contient une typo à ce propos p1-21, corrigée p3-2:

The EZ-USB EA (External Access) pin controls where the bottom segment of code (PSEN) memory is located : inside (EA=0) or outside (EA=1) the EZ-USB chip. If the EZ pin is tied low, the EZ-USB core internally ORs the two 8051 read signals PSEN and RD for this region, so that code and data share the 0x0000-0x1B3F memory space. IF EA=1, all code (PSEN) memory is external

Si ce signal EA est flottant on peut comprendre que ça puisse poser quelques problèmes. Les autres boitiers qui ne sont pas Full-Chip (sans doute parce que le EZ-USB est dans sa version 44pin PQFP et dispose donc de moins d'entrées/sorties) n'ont pas ce signal EA à gérer.
